Сварочный аппарат V- Furukawa Fitel S-123 +скол +акк

Сварочный аппарат оптического волокна Furukawa Fitel S-123 комплект скалыватель S-325 +аккумулятор 943B, в жестком кейсе

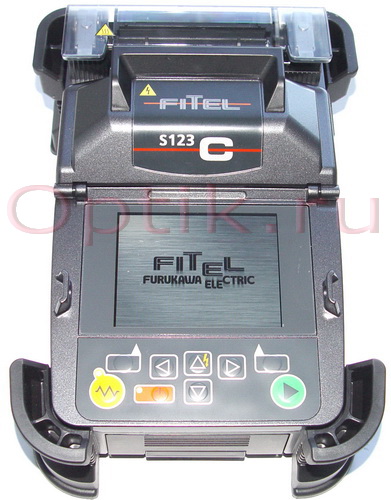

Сварочный аппарат оптического волокна Furukawa Fitel S-123

Fitel S123A – компактный автоматический аппарат для сварки оптических волокон с выравниванием по оболочке - новейшая разработка компании Furukawa, достойное продолжение широко известной линейки сварочных аппаратов S17x-серии. Сплав скорости при сварке волокна и термоусадке КДЗС, точности выдерживания параметров, прочностных характеристик и портативности, этот аппарат открывает новые возможности применения автоматических сварочных аппаратов с выравниванием по оболочке на линиях связи в самых сложных условиях эксплуатации.



Использование сменных держателей или стандартных, совместимых с Furukawa S178A, зажимов волокна позволяет использовать этот аппарат со всеми типами одиночных или ленточных (Furukawa S123M4) оптических волокон с любыми типами буферного покрытия. Оснащение сварочного аппарата интерфейсом USB 2.0 позволило упростить и ускорить обмен данными (результаты сварки, графические и видеофайлы) между сваркой и ПК.



Несмотря на уменьшенные, по сравнению с предыдущими моделями, размеры и вес, сварочный аппарат Fitel S123A, благодаря защитной конструкции всех элементов, прочному металлическому корпусу и амортизационным накладкам, может эксплуатироваться в самых непростых условиях окружающей среды без потери функциональности. Кроме этого, система независимых аккумуляторных батарей (1 шт), совместимых со сварочными аппаратами Fitel S177A, обеспечивает возможность автономной работы до 70 циклов сварка/термоусадка, а инновационная система беззеркального выравнивания волокон значительно упрощает техническое обслуживание.



Аппарат для сваривания оптических волокон с выравниванием по оболочке и с защитой от внешних воздействий класса IP52 Fitel S123A – лучший выбор недорого компактного сварочного аппарата. Его можно использовать при строительстве, эксплуатации и ремонтно-восстановительных работах на городских оптических СКС, системах передачи данных «волокно в дом» (FTTx) и пассивных оптических сетях (PON).



Особенности.

  1. Компактная и защищенная от внешних воздействий конструкция аппарата, позволяет применять его при высокой влажности, запыленности и не бояться ударов и падений
  2. Малое время сварки (11-13 сек) и термоусадки (25 сек)
  3. 70 циклов сварки и термоусадки от внутренней батареи
  4. Сварка любых типов оптических волокон, применяемых на магистральных линиях связи, городских оптических СКС, системах PON и FTTx. В том числе и волокон, нечувствительных к изгибу (стандарта G.657B, EZ-BendÔ)
  5. Сварочный аппарат способен выполнять оконцовку внутриобъектовых ВОК т.н. предполированными (SoC) оптическими разъемами производства Seiko Giken и Diamond
  6. Упрощенная процедура периодического технического обслуживания за счет изменения механизма замены электродов и зеркал
  7. Возможность обновления прошивки сварочного аппарата через Интернет
  8. Упрощенная система смены и установки зажимов и держателей волокна, позволяющая работать с различными типами ОВ и покрытий (держатели волокна, зажимы волокна в свободном буфере, держатели предполированных разъемов (SoC))
  9. ПО для персонального компьютера, позволяющее упростить службе эксплуатации процедуру создания собственных программ сварки и термоусадки.
  10. Автостарт печки для термоусадки КДЗС по закрытии её крышки
  11. Переработанный графический интерфейс пользователя, что еще сильнее упрощает работу монтажника со сварочным аппаратом
  12. Внутренняя память аппарата позволяет хранить 2000 результатов сварки и 100 изображений мест сварного стыка

Fitel S123A cертифицирован по требованиям стандарта RoHS, т.е. в материалах сварочного аппарата содержание свинца, ртути и кадмия ограничено, что обеспечивает требуемый уровень защиты людей и окружающей среды от вредных воздействий.



Защита сварочного аппарата от неблагоприятных воздействий.

  1. Ударопрочность – выдерживает падения с высоты 76 см (30 дюймов) под 5 разными углами
  2. Влагозащита – соответствие стандарту IPX2. Защищает от осадков со скоростью выпадения 3 мм/мин в течении 10 мин, выпадающих под углом 15 град от нормали к поверхности.
  3. Пылезащита – соответствие стандарту IP5X. Защищает от пыли диаметром от 0.1 до 25 мкм. Выдерживает непрерывное воздействие пыли в течении 8 часов.

Типы свариваемых волокон

Одиночные кварцевые одно- и многомодовые волокна, в том числе со смещенной дисперсией и не чувствительные к изгибу. Стандарта G.651, G.652, G.655, G.657B

Диаметр сердцевины свариваемого ОВ, мкм

125

Диаметр оболочки свариваемого ОВ, мкм

250-900

Длина подготовленного к сварке ОВ (сколотого и очищенного от оболочки), мм

5-10

Типичные средние потери на сварном соединении, дБ

SM:0.05, DSF:0.08

MM:0.03, NZD: 0.08

Время сварки волокна, сек

11-13

Время термоусаживания КДЗС, сек

25 (40 и 60 мм КДЗС в режиме преднагрева)

35 (40 и 60 мм КДЗС в стандартном режиме)

Программы сварки

150 макс

Программы термоусадки

18 макс

Типы термоусаживаемых КДЗС, мм

20/40/60

Режим автостарта термоусадки

По закрытию крышки печки, отключаемый

Системы держателей ОВ

Держатели волокна в свободном буфере, зажимы ОВ, держатели предполированных коннекторов (SoC)

Оценка потерь сварки

По оболочке

Проверка механической прочности сварного стыка

Растяжение, 200 гр

Увеличение места сварки

58х

Хранение результатов сварок

2000 результатов сварного соединения

Режим хранения изображения места сварного соединения

100 изображений мест сварного соединения (снимаются автоматически) +24 хранимых пользователем постоянно

Количество и емкость внутренних аккумуляторных батарей

70 циклов сварка/термоусадка от одной батареи

Совместимость с батареями от Fitel S177A

Интерфейсы

USB 2.0 (данные, видео, изображения)

Экран

Цветной ЖК-дисплей диагональю 3.5²

Условия эксплуатации

Температура эксплуатации: -10…+50 град Ц

Температура хранения: -40…+60 град Ц

Компенсация изменения давления (высота над уровнем моря): 0…5000м

Защита от неблагоприятных воздействий

Защита от ударов (падение с высоты 76 см под 5-ю разными углами)

Защита от пыли и влаги по стандарту IP52

Электропитание

От сети переменного тока: 100-240 В, 50/60 Гц

От источников постоянного тока: 11-17 В

Размеры, мм

127х199х81 (без защиты)

159х231х104 (с защитными накладками)

Вес, кг

1.6 кг (с одной батареей)

1.4 кг (без батарей)

Комплектация:



1

сварочный аппарат (1 или 2 батареи)

s123A-С-A-0001

1

2

жесткий кейс

HCC-01

1

3

сетевой адаптер сварочного аппарата

S976A

1

4

сетевой адаптер зарядного устройства батарей

S977A

1

5

зарядное устройство для 2 батарей

S958B

1

6

батарея на 80 сварок и термоусадок

S943B

1

7

запасные электроды (пара)

S969

1

8

зажимы волокна TightHolder на длину очищенного ОВ 10 мм

S712T-010

1 пара

9

диск для чистки электродов

D5111

1

10

кисть для чистки V-обр канавок

VGC-01

1

11

руководство пользователя

На русском языке

1

Дополнительная комплектация:

12

USB-кабель

USB-01

1

13

лоток для термоусаженных гильз

CTX-01

1

14

шнур питания от автомобильного прикуривателя

CDC-01

1

15

батарея на 80 сварок и термоусадок

S943B

1

16

зарядное устройство для 2 батарей

S958B

1

17

переносной монтажный столик

WBT-01

1

18

зажимы волокна TightHolder на длину очищенного ОВ 16 мм

S712T-016

1

19

мягкая сумка для переноски

SCC-01

1

20

держатели ов диаметром оболочки 160 мкм

S712S-160L/R

пара

21

держатели ов диаметром оболочки 250 мкм

S712S-250L/R

пара

22

держатели ов диаметром оболочки 500 мкм

S712S-500L/R

пара

23

держатели ов диаметром оболочки 900 мкм

S712S-900L/R

пара

24

скалыватель

S325

1
