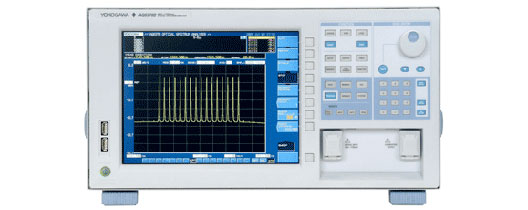

Спектроанализатор 600-1700нм Yokogawa AQ-6370B FC

4138950 руб.

добавить

версия для печати

Анализатор оптического спектра AQ6370

Имеет разрешение по длине волны 0.02 нм, способен проводить тестирование ММ ОВ (включая GI 62.5/125 мкм), работать с импульсными оптическими источниками. Динамический диапазон AQ6370 до 70 дБ, диапазон измеряемых мощностей от -90 до +20 дБм, а диапазон измеряемых длин волн от 600 до 1 700 нм.
Благодаря встроенной памяти емкостью 128 МБ, возможности подключения внешней клавиатуры и мыши, поддержке USB и Fast Ethernet интерфейсов, новый прибор позволяет ускорить не только получение и анализ спектральных данных, но и обмен ими между анализатором и персональным компьютером. Система команд, обратно совместимых с AQ631 7, и встроенные макропрограммные функции позволяют оперативно включать но­вый анализатор в состав автоматизированных измерительных комплексов.
В комплект поставки AQ6370B входит встроенный источник излучения для калибровки. Благодаря возможности подключения широкополосных источников белого света и суперлюминесцентных диодов, анализатор способен проводить контроль WDM фильтров и брэгговских решеток в OB (FBG), совместно с BER оборудованием - анализировать центральную длину волны и ширину спектров лазерных диодов (DFB-LD, FP-LD и LED). AQ6370 способен измерять OSNR и отслеживать характеристики сигнала в DWDM-системах (на 1024 каналах) и усилителях EDFA.

ОСОБЕННОСТИ:
Высокая точность измерения длины волны - ±0.01 нм в С- и L-диапазонах (1520-1580 нм)
Автоматическая калибровка по длине волны при помощи встроенного источника излучения
Динамический диапазон - до 70 дБ (при ширине основания пика 0.4 нм)
Разрешение по длине волны - 0.02 нм
Измерение сигналов большой мощности - до +25 дБм, что позволяет подключать мощные лазеры и оптические усилители непосредственно к оптическому входу анализатора
Возможность измерения 1024 DWDM-каналов с расстоянием между каналами 50 ГГц
Программирование режимов измерений
Внутренняя память на 128 МБ, возможность подключения карт памяти емкостью до 1 ГБ по USB-интерфейсу
Возможность удаленного управления анализатором по протоколу TCP/IP (AQ6370 имеет порт Fast Ethernet)
Большой 10.4" цветной ЖК дисплей
